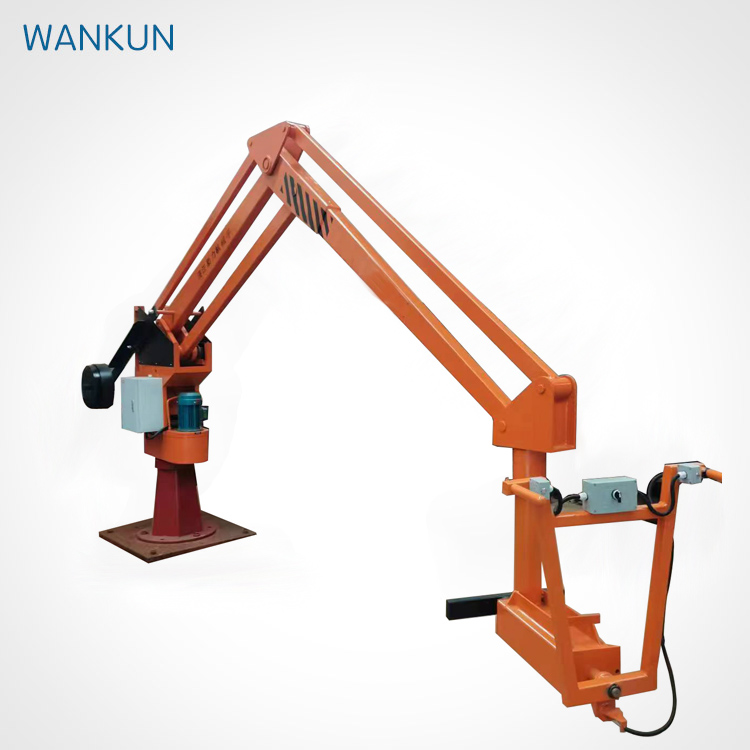

ZJZ0540 valamise manipulaator Foundry
Pöörake 360°
Ladle võimsus 500kg
Tööraadius 4m
| Toode | Spetsifikatsioonimudel | Tõstmise võimsus | Minimaalne tõstmise kõrgus ladle | Maksimaalne tõstmise kõrgus ladle | Maksimaalne tööraadius | rotatsiooni nurk | Märkused |
| Hüdrauliline manipulaator | Tüdrukud0540 | 500 kg kohta | Kasti peamine telg on algselt paralleelne maapinnaga (kohandatud vastavalt kliendi nõudmistele) | Üle 1100 mm | Kolonni keskus on 4000 mm kaugusel väikestest pöörlemiskihtidest | Põhiüksus pöörleb 345° Tõsteseade pöörleb 360° | Kaasa arvatud1setofPLCsystem |
1) Valamine manipulaatori tõstmise mehhanism on kaugjuhtimisega ja võib pöörata 360° vabalt.
2) Valamise manipulaatori masin võtab vastu nelja baari sidemehhanismi põhimõtte. Iga mehaaniline käsi võib töötada ja peatada mis tahes nurga all, et saavutada tasakaalustatud statsionaarne seisund.See vähendab oluliselt valamisprotsessi käitajate raskusastet, eriti kui tegemist on tõusjatega ja sulatatud rauaga.See eesmärk on vähendada füüsilist pinget ja parandada valamiskiirust ja tõhusust.
3) Piiriülesed lülitid ei ole vajalikud. Piir saavutatakse õli silindri enda löögi abil. Käe tõstmine on tingitud pistikupesa üles-alla liikumisest ja tamper seadistatakse, mille tulemuseks on väikesed löögid ja stabiilne toimimine.
4) Hüdraulilisse süsteemi paigaldatakse ohutusseadmed, millel on ülekoormuse ja muude olukordade korral ohutuskaitsefunktsioon, mis takistab kergesti kahjustatud komponentide ja õnnetuste esinemist.
5) PLC süsteem saab kontrollida pumba ja ventiili avamise aega, samuti voolu väljundi reguleerimist.
1) Kõik selle joonistuse mõõtmed mõõdetakse millimeetrites.
2) aluse pinnase kokkutõmbejõud ei tohi olla väiksem kui i tonni ruutmeetri kohta;
3) Elektrikaablite ja nendega ühendatud torujuhtmete konkreetne asukoht viitab üldisele võimsusjuhtme paigutuse joonistusele.
4) Traadijuht (3-faasi 5-traadi süsteem) on ristlõike pindala 4 ruutmillimeetrit, pinge 380V + 220V ja 2,5 meetrit.
