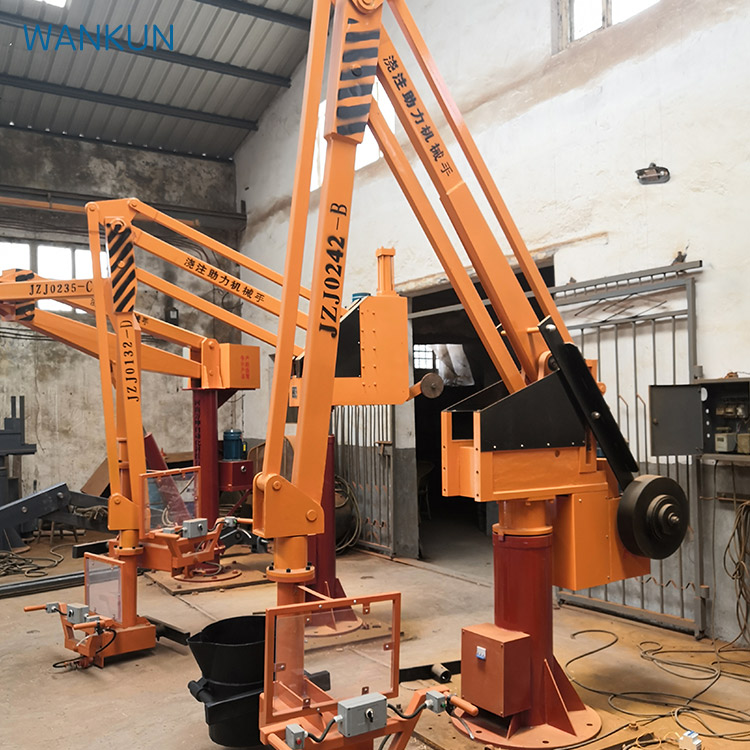

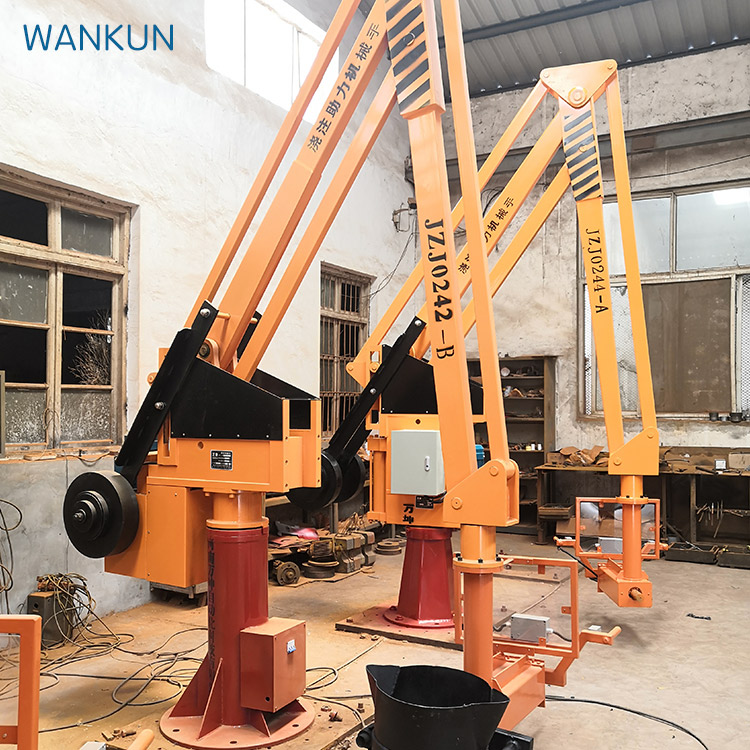

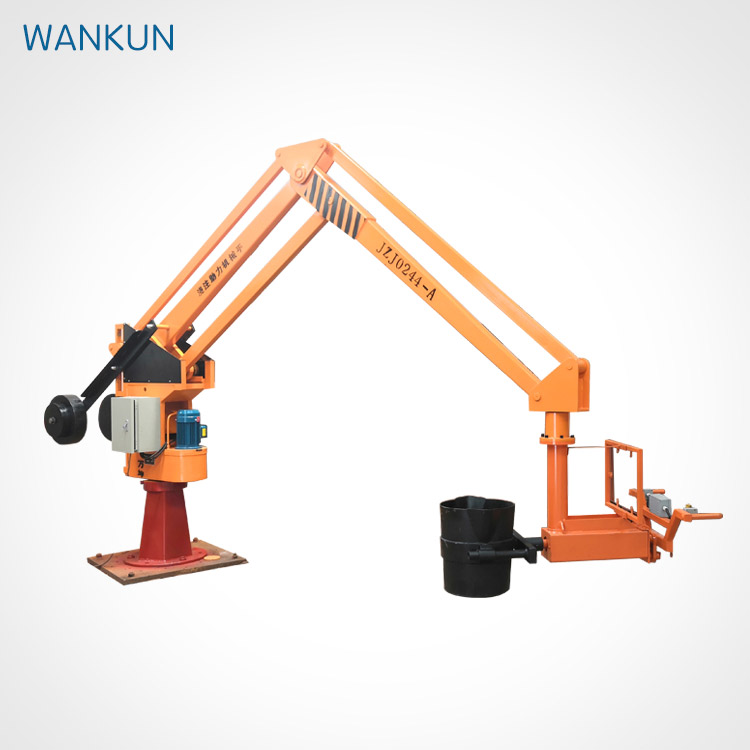

ZJZ seeria hüdrauliline valamise manipulaator on uus valamise ja tõstmise seadmete tüüp, millel on järgmised omadused:

1, ilma reisi lülitita, kasutades silindri enda reisi piirangut ja puhverseadet. pistiku varra liikumise kaudu üles ja alla, et juhtida tõsteboomi liikumist, on liikumine suhteliselt stabiilne.

Hüdraulisüsteem on varustatud ohutusseadmega, millel on ülekoormuse korral ohutuskaitsefunktsioon jne ja väldib tasakaalukraani osade ja õnnetuste kahjustamist.

Zjz seeria valamise manipulaator on varustatud kiiruse piiramise ja iseseisva langetamise funktsioonidega, mis võivad muuta kaalu langemise sujuvamaks ja säästa energiatarbimist. MANIPULATOR sobib kõrge efektiivsusega tõstmiseks ja täpseks positsioneerimiseks ja raskete esemete paigaldamiseks 300 kg ulatuses, eriti keskmise ja väikese mahutavuse jaoks.Sellel on väikese suuruse, madala müra, kerge kaalu, uue ja kompaktse struktuuri, ohutu ja usaldusväärse toimimise, lihtsa ja mugava hoolduse jms eelised.

Hüdrauliline valamise manipulaator, mis tõstab raskeid esemeid, saavutatakse kolme liiki liikumise sünteesi abil:

1, vertikaalne tõstmine hüdrauliline liikumine

Pöörake fuselage ümber käsitsi

Horisontaalne liikumine käsitsi

M onAin tehnilised parameetrid ZJZ hüdrauliline valamine manipulaator

Tabel 1 :

Väljaspool joonistamist

Struktuur ja põhimõte

JZJ seeria hüdrauliline valamise manipulaator koosneb viiest osast: korpus, tasakaalustatud neljakoormehhanism, hüdrauliline süsteem ja elektrijuhtimine, valamise kotti käibe seadmestik.

§ 1 Füüsika:

See osa koosneb alusest,

Pöörleva telje istme, käepideme istme, vertikaalse juhendi paigaldamise jms baasi saab paigaldada tsemendipõhisele baasile (püsiv) (vt tabel - baasi mõõtmete jaoks) või fikseeritud mobiilsele ratastoole (mobiilne). Keha võib pöörata pöörleva telje istme ümber 345 kraadi ulatuses.

2, tasakaalustamine nelja ühendatud rooli mehhanism:

See osa koosneb suurest käsivarrest, suurest käsivarrekompleksist, tõstmise käsivarrest, tõstmise käsivarrekompleksist, ühendusribast, tugiplaadist ja tasakaalustamisblokist ja muudest osadest. Toetusplaadi ja ühendusribade vahelise ripsmete punkti kaks külge liigutatakse horisontaalselt paari ühe rida palli kandega keha juhtivale raudteele. Suure käe tagakülg on ühendatud hüdraulilise silindri pistikupesa peaga läbi sõela ja vertikaalne liikumine viiakse läbi mööda juhtimisrõõnga. Reguleeritud tasakaalustamisblokk on paigaldatud suurele käele, mis on ühendatud nelja ühendusega, mis on tasakaalustatud tasakaalustamisrõnga

Hüdraulilised süsteemid :

Süsteem koosneb käigupumbast, elektromagnetilisest suunavannist, sisend- ja tagasipöördumisõli toru, turvaventiilist, hüdraulilisest silindrist ja nii edasi.Kui käitaja vajutab, tõsta (või langeda) nuppu, hüdrauliline õli läbi elektromagnetilise ventiili silindrisse, alumisse kambrisse, suruge pistikupesa allapoole (või üles) liikumist, läbi nelja lingiga teguripõhimõtte, et juhtida raskete objektide tõstmise liikumist.

Kui tõstmise mass ületab 1,1 korda määratud kaalu, avatakse ja tühjendatakse turvaventil nii, et kaalu ei saa tõsta, et kaitsta kogu hüdraulilise tasakaalukraani ohutust. (vt joonis 4 põhimõttest)

Elektrijuhtimise osa:

See osa koosneb mootorist, plastikust korpuse katkestusest, sulgurist, juhtnupust, AC kontaktorist, väikesest releest, juhtimistransformatsioonist jne (vt tabel 2). Masin kasutab kolmefaasi 380V, 50HZ toiteallikat (kolmefaasi neli liini), neutraalne joon peaks olema kindlalt ühendatud.

Kasutage 24V toiteallikat. Toiteallikat saab juhtida aluspinnast või elektrilise kasti vasakpoolt. Kui õhu lüliti on sisse lülitatud, lülitatakse spreaderi automaatne reset nupp alati sisse ja süsteem hakkab tööle pärast kaugjuhtimise sisse lülitamist.

Slingu

5. jagatud osa:

Teabe osa koosneb kommunikatsiooni juhtimisseadmest ja horisontaalsest Mo pöörlemisseadmest. Rao Bao saab raamikompositsiooni. Läbi kontrolli värvimise abil saab keldrit juhtida kunstlikule hoonele üles ja alla liikuma ning käepidurit saab pöörata. Horisontaalne pöörlemisseade võimaldab operaatoril hõlpsasti rakendada. keldri paigaldusraam peaks olema ühendatud keldriga.

Pakendamine, transport, paigaldamine ja kasutuselevõtt

1. pakendamine, transport ja kokkupanek

Laevandamisel on kogu masin fikseeritud spetsiaalsele transpordi põhiraamistikule ja tasakaalustatud nelja baari ühendus on fikseeritud plaatiga kinnitatud korpusele, nii et see ei saa edasi-tagasi libiseda.

Osad seadmed ja kütusepaagid olid märjad vihma. Kogu masin võib jagada ka kolmeks osaks: fuselage, tasakaalustatud nelja baari ühendusmehhanism ja vastupanuvõime komponendid pakendamiseks ja transportimiseks. Osad assambleerimismehhanism vastavalt graafikule, panna maha kaitse- ja vertikaalsed juhtplaadid, pärast kraani ülaosas, tasakaalustada nelja baari ühendus, käivitusarm, paralleelne käivitusplaadi kandja mõlemal küljel rist üle käe tasandil ülemise juhendi, juhtimiskera nelja ühenduslaua ja pistiklaua ühine ühendus, kaks juhtimiskera paigaldatud keskele vertikaalsele juhtimisplaadile enne ja pärast, Siis assambleeritud vastavalt pro

2. paigaldamine ja käivitamine

Palun lugege juhiseid hoolikalt enne masina paigaldamist. Installeerimise ajal kalibreerige betooni sihtaseme tase ja seejärel fikseerige kogu masin sihtasutusele. Tõmmake levitaja maksimaalsele tööraadiusele samal kõrgusel ja tehke 340 kraadi ringikujuline liikumine. Leidke leviku horisontaalne punkt kolmandas võrdses punktis ja kolme punkti horisontaalne viga ei tohi ületada 15 mm. Ühendage kolmefaasiline 380V, 50HZ tööjõuvarustus (kolmefaasi nelja traadi), neutraalne joon peaks olema turvaliselt ühendatud. Pärast kontrolli on õige, sulgege elektrikaasi võimsuslüliti, vajutage nuppu, et kontrollida, kas mootori pöörlem

Pöörake tähelepanu ohutusasjadele

Enne võimsuse sissetoomist masinasse tuleb paigaldada kolm lekkekaitse lülitit.

2, masina koor peab olema maandatud (PE liin) ja maandumine on hea.

Enne elektrilise kasti katte avamist hoolduseks tuleb väline toiteallikas kõigepealt välja lülitada.

Väljas töötamisel tuleks võtta vihma- ja tolmukindlaid meetmeid. on rangelt keelatud vihma niiske elektriseadmetele või vihma tankile siseneda.

5, kaugandur peaks olema kaks kuud (sõltuvalt kasutamisest) aku asendamiseks.

Lubrikatsioon

Masina iga osa rulllaagrid on määritud kaltsiumrasvaga, puhastatakse ja asendatakse üks kord kuus kuud.

Eesmise ja tagumise vertikaalse juhtimisraudtee ja rullide vaheline kontaktpind määritakse kaltsiumrasvaga üks kord kuus.

3, õli tank koos 32# ~ 48# vastupidav hüdrauliline õli, õli pind ei tohiks olla õli akna õli pinna all 10mm allpool, hüdrauliline õli mudel vastavalt kasutamise keskkonda, puhastamine iga kuue kuu tagant, asendada üks kord.

2 Elektriline skeemiline diagramm

Tabel nr 2:

Joonis 5

Hüdraulilise süsteemi skeem
